電液動三通分料閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
結構特點及用途：
電動斜槽側卸料閥(電液動三通分料閥)又名叫溜子，本閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿(電液動推桿、氣動推桿或手動機構)等組成。
電動斜槽側卸料閥(電液動三通分料閥)具有體積小、重量輕、耐磨性能好、使用壽命長、阻力小，是利用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。是物料輸送系統中控制物料快速換向的設備，廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。
主要性能：
適用介質:粉料、含塵固體顆粒
適用溫度:≤350℃
電源電壓:380V 50HZ
氣源氣壓：0.4-0.6MPa
型號編制說明：
D—電動推桿
S—手動
Dy—電液動推桿
Q—氣動推桿
Fc—分料閥
a—分料角度
Ⅰ—側三通
Ⅱ—正三通
Ⅲ—四通（二進二出）
Ⅳ—四通（一進三出）

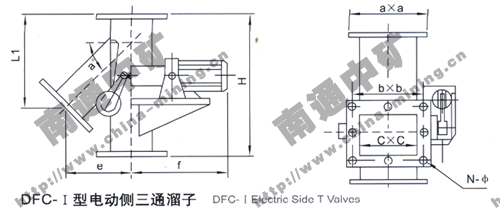

CXC | N-φ | 3 | b | a° | D(S、Y、Q)FC- | D(S、Ys Q)FC-II電動推桿(Electric jogger) | 手動(Manual) | 電液動推桿C Eledrohydraulic jogger) | 氣動推桿(Pneumatic jogger) | ||||||||||
L1 | e | H | L2 | e | 功率(Power) | f | 型號 (Model) | 質量 (Quality) | X | (Quality) | 型號(Model) | 功率(Power) | 型號(Model) | 壓力(Pressures) | |||||
200 X 200 | 8- φ15 | 290 |
| 46° | 394 | 269 | 500 | 267 | 177 | 0.25KW | 575 | DTI6320-H | 103 | 200- 600 | 88 | DYTZ200-110 | 0.55KW | QCB30*200 | 0.5mpa |
250 | 50° | 446 | 273 | 570 | 232 | 174 | 118 | 93 | |||||||||||
55° | 505 | 270 | 620 | 299 | 161 | 124 | 104 | ||||||||||||
| 60° | 594 | 265 | 705 | 352 | 160 | 130 | 110 | |||||||||||
250 X 250 | 350 |
| 46° | 448 | 318 | 575 | 298 | 193 | 134 | 114 | |||||||||
310 | 50° | 512 | 322 | 646 | 330 | 193 | 144 | 124 | |||||||||||
55° | 535 | 316 | 705 | 333 | 181 | 152 | 132 | ||||||||||||
| 60° | 681 | 312 | 790 | 396 | 132 | 164 | 144 | |||||||||||
300 X 300 | 390 |
| 46° | 499 | 354 | 660 | 300 | 246 | 0.37kw | 840 | DTI10020-H | 188 | 148 | DYTZ450-110 | 0.75KW | QCB100*400 | 0.5mpa | ||
350 | 50° | 568 | 360 | 725 | 349 | 209 | 200 | 160 | |||||||||||
55° | 633 | 355 | 790 | 380 | 204 | 230 | 190 | ||||||||||||
| 60° | 741 | 350 | 380 | 431 | 200 | 240 | 200 | |||||||||||
400 X 400 | 500 |
| 46° | 598 | 438 | 775 | 331 | 251 | 250 | 210 | |||||||||
460 | 50° | 699 | 456 | 330 | 419 | 250 | 280 | 240 | |||||||||||
55° | 734 | 444 | 970 | 448 | 244 | 292 | 252 | ||||||||||||
| 60° | 935 | 446 | 1105 | 525 | 245 | 348 | 278 | |||||||||||
500 X 500 | 600 | 556 | 60° | 1130 | 550 | 1350 | 650 | 315 | 980 | 340 | 300 | ||||||||
560 X 560 | 16- φ15 | 665 | 622 | 60° | 1180 | 605 | 1410 | 653 | 315 | 390 | 350 | ||||||||
630 X 630 | 28- φ15 | 735 | 692 | 60° | 1230 | 690 | 1480 | 732 | 355 | 1120 | 440 | 400 | |||||||
710 X 710 |
| 815 | 772 | 60° | 1200 | 750 | 1560 | 334 | 400 | 1220 | 490 | 460 | |||||||
